3 集成运算放大电路（每小题 15 分，共 75 分）
（1）常见集成运算放大器类型包括：通用型，高速型，高阻型，高压型，高精
度型，大功率型，低功耗型。
针对下列使用要求，选用最合适类型的运算放大器。将标题号、放大器类型
写在答题纸上。
① 驱动 10A 电流的负载： ；
② 宽频带放大器： ；
③ 低频放大器： ；
④ 微伏级弱信号的放大： ；
⑤ 内阻 1MΩ电压信号源的后续放大器： ；
⑥ 野外使用的便携式仪器的放大器： ；
⑦ 输出电压幅度±80V 的放大器： 。

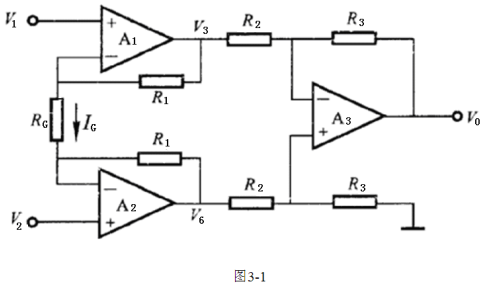

（2）图 3-1 是一个典型的“仪表放大器”内部结构。
① 放大器 A1、A2、A3分别工作在正反馈、负反馈还是开环方式？
② 推导整体运算放大器的放大倍数
③ 整体运算放大器的输入阻抗、输出阻抗是很大还是很小？为什么？

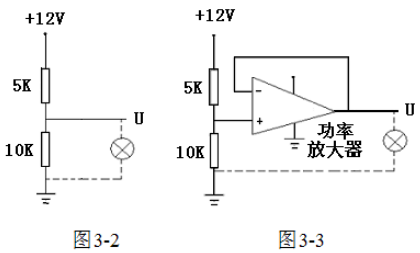

（3）比较图 3-2、图 3-3 所示的两个电路。
① 若都不带负载（即无虚线连接的灯泡），则两图中的电压 U 分别是多少？
② 若接入灯泡负载，则两图中的电压 U 分别会如何变化？
③ 两处灯泡的亮度会相同吗？为什么？

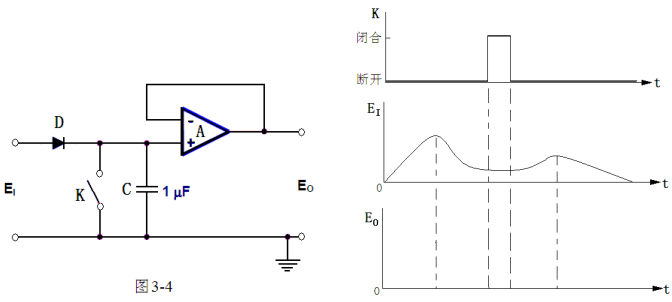

（4）分析图 3-4 所示电路的输入输出关系。当开关 K 和输入波形 EI按右图变化
时，在答题纸上画出输出 EO 的相应波形。这里忽略二极管 D 的正向压降，且电
容左侧线路阻抗很小,可以忽略动态充/放电过程。

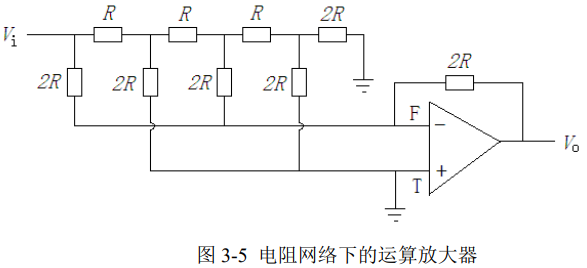

（5）电阻网络运算放大器电路如图 3-5 所示。分析从 Vi 到 Vo 的信号传递过程，
并求出放大倍数。
