3 集成运算放大电路（每小题 15 分，共 75 分）
（1）
①大功率型；②高速型；③通用型；④高精度型；⑤高阻型；⑥低功耗型；
⑦高压型。 3+2*6
（2）
① A1、A2、A3 均是负反馈放大电路。 3
② 因负反馈，每个放大器的输入端都可以视为虚短、虚断。
先看第一级放大， 6
所以

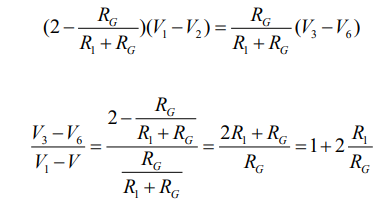

即
再看第二级放大， 2
即
因此，总的放大倍数 2
③ 前级是串联负反馈，输入阻抗很大；后级是电压负反馈，输出阻抗很小。2
（3）
① 均为 8V，应有简单推导或说明； 5
② 左图低于 8V 而右图维持 8V； 5
③ 亮度不同。左边电压降低，所以变暗。 5
（4）

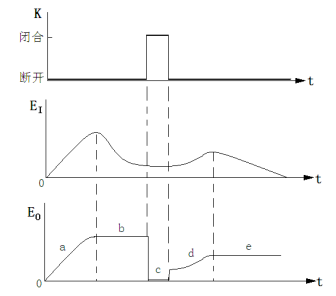

响应曲线共 5 段。 3*5
（5）
① 因为放大器工作在负反馈状态下，两个输入端将都是 0 电位。所以，从输入
端向右看，与地之间的等效电阻为 R。 5
② 按照分流原理，从 Vi 流到 F 的电流是 IF = Vi/R/2+ Vi/R/8。 5
③ 而此电流从 F 端经反馈电阻流向输出端 Vo 处，因此 Vo = - IF*2R = -1.25Vi,
即放大倍数 -1.25 5
